SCN-20KV 电磁线耐电压试验仪_2
时间: 2021-07-03 08:36 浏览次数:
SCN-20KV 电磁线耐电压试验仪接通电源后,通过按“升压” 或 “降压”控制按钮调节电动调压器的输入端,从而产生0~20kV高压输出。
SCN-20KV 电磁线耐电压试验仪

SCN-20KV 电磁线耐电压试验仪接通电源后,通过按“升压” 或 “降压”控制按钮调节电动调压器的输入端,从而产生0~20kV高压输出。
SCN-20KV 电磁线耐电压试验仪具有功能齐全、操作方便、灵活、运行安全可靠的特点,广泛适用于电机(变压器)行业的制造及修理单位,是提高产品可靠性的必备专用检测仪器。


 一、工作原理
    仪器接通电源后,通过按“升压” 或 “降压”控制按钮调节电动调压器的输入端,从而产生0~35kV高压输出。

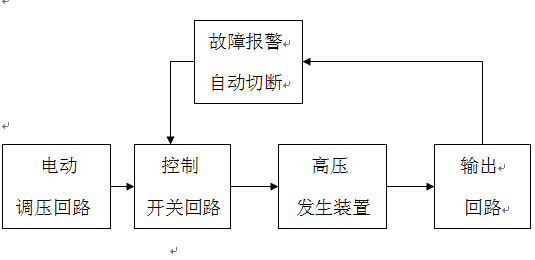

原理框图如图1所示。


二.  主要技术参数:

1. 电源电压:220V±5﹪; 380V±5﹪; 50Hz±2﹪。
2. 输出电压:0~20kV±5﹪;额定容量:为20kVA±10﹪;
3.击穿报警电流为:10~200mA±5﹪ 任意可调;±3﹪
4.耐电压试验设定时间范围:1s~60s±5﹪;
5. 报警方式:声光报警。
6.适用于额定电压13800及以下电机试验用
7.电压设置范围大于全量程的10%。设定误差≤5%。

三、参考实物图
