DDL-5000A三相交流长时间大电流发生器使用说明

DDL-5000A三相交流长时间大电流发生器使用说明

DDL-5000A三相交流长时间大电流发生器使用说明

一、  概述

DDL-5000A长时间三相大电流发生器是根据武汉南华工业设备工程股份有限公司铜牌温升试验要求而专门设计制造的专用设备。
   本产品为分体式结构,分为电源控制及三台调压器组合柜、三台单相调压器组合柜(见第四项工作原理方框示意图)。

1、电源控制及三台调压器组合柜:  10吋触摸显输出电流、试验时间;屏幕设有测试、停止按钮控制操作;可以设定三相试验电流、试验时间;采用一键总控制三个单相调压器同时升流,到了设定的电流值自动停止,单相手动调整(升流或降流)电流。有效解决三相电流不平衡的问题。

2、三台单相调压器组合柜:把三相单相调压器组合为一体机柜,采用通风式变压器绕制法和风扇强制通风等生产工艺,从而达到持续大电流且长时间供电而设备保持在一定的安全温度内,电流显示准确、工作可靠、操作简便、安全等特点。是工矿企业进行升流或温升试验理想的设备。

二、   主要技术参数

1)输入电压:三相四线  AC380V

2)额定容量:250KVA

3)最高输出交流电流值:三相5000A该电流下做母线(排)温升试验。

4)开口交流电压值:6V。

5)输出电流调节方式:0~5000A可调。(5分钟)

     1、可三相同时输出,也可单相输出,也可分相输出

     2、手动按钮方式输出,或自动设定(微机智能控制)

6)精度要求:

源效应:≤0.3%额定值

时漂:≤1%额定值

温漂:≤0.04%额定值/℃

负载效应:≤1%额定值(仅由于输出电流从零至额定值变化时引起的输出电压变化率)

7)线路调整率:0.1%

    负载调整率:0.1%

8)输出显示:

显示方式:10吋显示屏

显示精度: 电压表 0.1V

     电流表 1A

显示误差: 电压表≤0.2%±1个字

         电流表≤0.2%±1个字

9)设备应具有过压、过流、过温、缺相等自动保护。

10)试验时间:10小时

11)母排输出

12)分体结构

13)外型尺寸:

三、使用环境

1、环境温度:—10℃~25℃
2、产品周围应无严重影响变压器绝缘的气体蒸气,化学性沉积灰尘、污垢及其它爆炸性介质的场所。

四、工作原理

本产品输入工作电源后,通过调整调压器输出低电压以获得试验所需的大电流。其电气放置图如下:

五、控制面板:

1电 源 指 示 灯:接通电源后,打开控制柜背后空气开关“电源”指示灯亮;

2、升流带指示灯按钮:此为点动按钮,点按“A相”或“B相”或“C相”“升流”按钮,对应相的调压器开始升流,此 “升流” 按钮指示灯亮;

3、降流带指示灯按钮:此为点动按钮,点按“A相”或“B相”或“C相”“降流”按钮,对应相的调压器开始降流,此 “降流” 按钮指示灯亮;

4归零指示(在屏幕上):在操作页屏幕 “A相”、“B相”、“C相”右侧有“归零指示”,绿色为调压器归零,红色调压器不在零位;

5测试开始(在屏幕上):电源控制接通电源后,调压器自动回零,只有“A相”、“B相”、“C相”右侧有“归零指示”,为绿色指示时(调压器归零),才能按“测试开始(在屏幕上)”按钮,“测试开始(在屏幕上)”按钮变为“测试中(在屏幕上)”按钮且闪烁;

6急停(按钮:在试验时,遇到异样情况或其他需要终止试验时,按此按钮。

六、使用方法

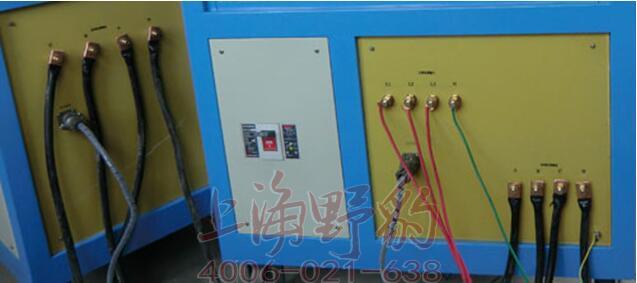

1试验前预备工作接好控制柜及升流主机外壳等接地(接地必须牢靠)。接好电流发生器控制柜与升流主机间的航空插座和对应A、B、C、N(控制柜)输出(升流器)输入链接(如下图),连接好被试品,并预备好380V电源,待(一切接线完毕)试验时接通。

2、接通380V电源,电源指示灯亮,触摸屏亮,这时调压器自动归零;

①试验电流设置:点“点击进入”参数设置界面点击“A相”或“B相”或“C相”方框里的数字,即弹出数字键盘,设置电流值(不要设置5000A以外的数值以防对设备产生致命的损害)

②试验时间设置:点“点击进入”参数设置界面点击界面右侧“时”或“分”或“秒” 方框里的数字,即弹出数字键盘,设置时间值;

③设置好试验参数后,点击下方的进入“返回操作页”进入操作界面,待确认一切接线无误后,点击触摸屏上的“测试开始”,即升流开始,屏幕上三相电流开始向上升流,升到设定值及开始计时,待到设定的时间时,设备会自动停止、调压器会自动归零;确定完成试验后,需断电后方可拆卸接线及被试品。

七、注意事项

1、对试验场地进行清场且有围栏阻止、警示牌提示、专人警戒等符合安全考虑措施防止无关人员进入试验场地带来安全隐患,以保证安全试验;

2、操作员需持电力相关的证件及穿戴电气试验绝缘服、绝缘靴、绝缘手套等符合高压试验防护规程保护物件进行操作试验;

3、试验必须至少两人进行,一人操作试验,一人监护,以防不测状况发生时,及时施救;

4、试验前,升流变压器和操作台必须可靠接地,以保证试验安全;

5、试验过程中,一旦发现不正常现象,应立即切断电源 ,查明原因后再进行试验;

6、试验完毕,必须切断电源 ,方可拆除试验接线,以保证安全;

7、本设备是为长时间的工作而设计的,不允许超过额定电流、额定时间运行,以防过热;

8、在试验时,如遇到变压器过热停止运行,需将变压器冷却到试验前的状态,方可重新启动运行;

9、新安装和长时间不用的变压器,运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻,其电阻值不低于0.5兆欧时,方可使用;

10、调压器与电刷接触表面应保持清洁,视情况用90%酒精蘸棉纱擦拭干净;



11、本设备应置于清洁、通风、干燥和室内保存。

八、设备成套性

1电源控制及三台调压器组合柜               一 台

2三台单相调压器组合柜                        一 台

3、控制台到升流器主机95mm2的连接线                                            4根

4、5000A电流输出300mm2×2M线                                                   15根

5、产品合格证                                                                                   一份
6、产品使用说明书                                                                            一份
